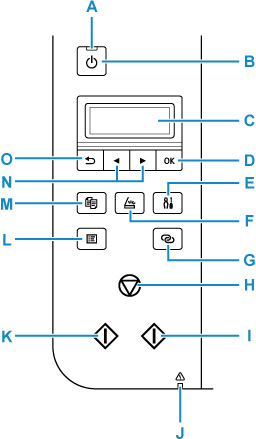

Kezelőpanel

A: BE (ON) jelzőfény

Villog, majd világít a készülék bekapcsolása után.

B: BE (ON) gomb

Be-, illetve kikapcsolja a készüléket. A készülék bekapcsolása előtt ellenőrizze, hogy a dokumentumfedél le van-e zárva.

• A nyomtató be- és kikapcsolása

C: LCD (folyadékkristályos kijelző)

Üzenetek és menüelemek, illetve a műveletek állapotának megjelenítésére szolgál.

D: OK gomb

Véglegesíti a kijelölt/kiválasztott elemeket. Ezzel a gombbal hiba is megoldható.

E: Beállítások (Setup) gomb

Megjeleníti a Beállítás menü (Setup menu) képernyőt. Ezzel a menüvel a nyomtató karbantartását végezheti el, és módosíthatja a nyomtató beállításait. A beviteli mód is ezzel választható ki.

F: BEOLVASÁS (SCAN) gomb

Ezzel a gombbal lehet a nyomtatót beolvasási módba kapcsolni.

G: Vezeték nélküli kapcsolat (Wireless connect) gomb

Ha anélkül, hogy az útválasztón hajtana végre valamilyen eljárást, közvetlenül okostelefonjáról vagy más hasonló eszközéről szeretné beállítani a nyomtató vezeték nélküli útválasztóval kapcsolatos adatait, akkor nyomja meg és tartsa nyomva ezt a gombot.

H: Stop gomb

Egy menüelem kiválasztásakor, vagy amikor nyomtatás van folyamatban, megszakítja a műveletet.

I: Színes (Color) gomb

Megnyomásával színes másolás, beolvasás stb. indítható.

J: Riasztás (Alarm) jelzőfény

Hiba esetén világít vagy villog.

K: Fekete (Black) gomb

Megnyomásával fekete-fehér másolás, beolvasás stb. indítható.

L: MENÜ (MENU) gomb

Ha megnyomja, megjelennek a másolási és a beolvasási menü elemei.

M: MÁSOLÁS (COPY) gomb

Ezzel a gombbal lehet a nyomtatót másolási módba kapcsolni.

N: és gomb

Egy választási lehetőség kijelölésére szolgál. Karakterek is ezekkel a gombokkal adhatók meg.

O: Vissza (Back) gomb

Az LCD kijelző visszatér az előző képernyőre.
